Быстрые подробности:
Тип:K/N/E/J/T/S/R/B
Место происхождения: Чжэцзян, Китай (Континент)
Точность: I-0,4% т, II-0,75% т, III-1,5% т
Количество ядра: одно / два
Изолятор: 99,6% MgO высокой чистоты
Сертификат:ISO9001, IATF16949, CE
Применение: соединение с термопарой и приборной машиной
Материал проводника:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Материал оболочки: Inconel600, 0Cr18Ni10Ti,В случае, если не применяется, то не допускается применение препарата, указанного в настоящих Правилах.
Диаметр оболочки (mm): от 0,5 мм до 12,7 мм:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Тип для проволоки типа K:
| Наименование продукта |
Код |
Тип |
Материал с шейтом |
На улице Дии. |
Температура |
| NiCr-NiSi /NiCr-NiAl |
КК |
К |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Инконел600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
НК |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Инконел600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
ЭК |
Е |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Фе-Константан |
Дж.К. |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Ку-Константан |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Инконел600 |
6.0-12.7 |
1100 |
Различные средства измерения температуры и условия эксплуатации влияют на срок службы и температурный диапазон бронированных термопаров, данные в таблице являются только рекомендуемыми.
Точность для проволоки типа K
| Тип |
Класс I |
Класс II |
| Точность |
Температурный диапазон |
Точность |
Температурный диапазон |
| К |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| Е |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
±1,5°C |
-40~375°C |
±2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
±0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
±1,5°C |
О данном продукте:
Преимущества термопаров
- Широкий диапазон температур: Термопары могут измерять широкий диапазон температур, от криогенных до нескольких тысяч градусов по Цельсию в зависимости от типа.
- Быстрое время отклика: Они могут быстро реагировать на изменения температуры, что делает их идеальными для динамических измерений.
- Простота и долговечность: Термопары, как правило, просты в конструкции и могут выдерживать суровые условия.
- Экономическая эффективность: Они относительно недороги по сравнению с другими датчиками температуры.
Применение термопаров
Термопары используются в различных приложениях, в том числе:
- Контроль промышленных процессов: Контроль и контроль температуры в производственных процессах.
- Системы HVAC: Ощущение температуры в системах отопления, вентиляции и кондиционирования.
- Аэрокосмическая и автомобильная промышленность: Измерение температуры двигателей и выхлопных систем.
- Лабораторные исследования: используется в научных экспериментах для точных измерений температуры.
Заключение
Вместе минерально-изолированные кабели и термопары играют решающую роль в промышленном и научном применении.в то время как термопары предлагают универсальные и надежные возможности измерения температурыИх совместное использование имеет важное значение для обеспечения безопасности, эффективности и точности в различных критических условиях.
Рабочий принцип
Принцип работы термопары основан на трех эффектах, обнаруженных Зибеком, Пелтье и Томсоном.
- 1) Эффект Зибека: Эффект Зибека гласит, что когда два разных или разных металла соединяются друг с другом на двух соединениях, на двух соединениях генерируется электромотивная сила (EMF).Количество генерируемого EMF различно для различных комбинаций металлов..
- 2) Эффект Пелтье: согласно эффекту Пелтье, когда два разных металла соединяются вместе, образуя два соединения,emf генерируется внутри цепи из-за различных температур двух соединений цепи..
- 3) Эффект Томсона: Согласно эффекту Томсона, когда два отличных металла соединяются друг с другом, образуя два соединения,потенциал существует в схеме из-за температурного градиента по всей длине проводников в схеме.
В большинстве случаев EMF, предложенный эффектом Томсона, очень мал и его можно игнорировать путем правильного отбора металлов.Эффект Пелтье играет важную роль в принципе работы термопары.

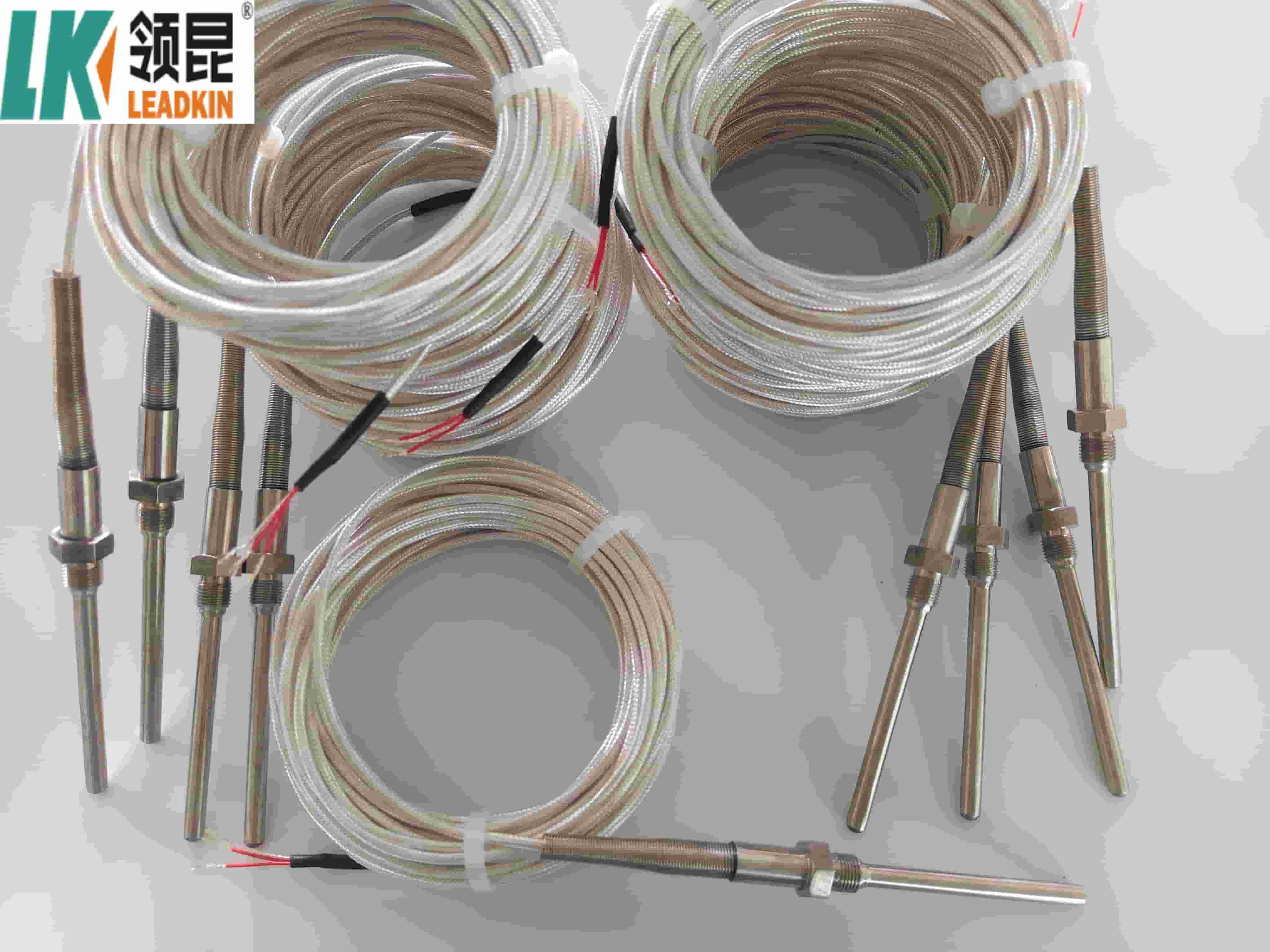

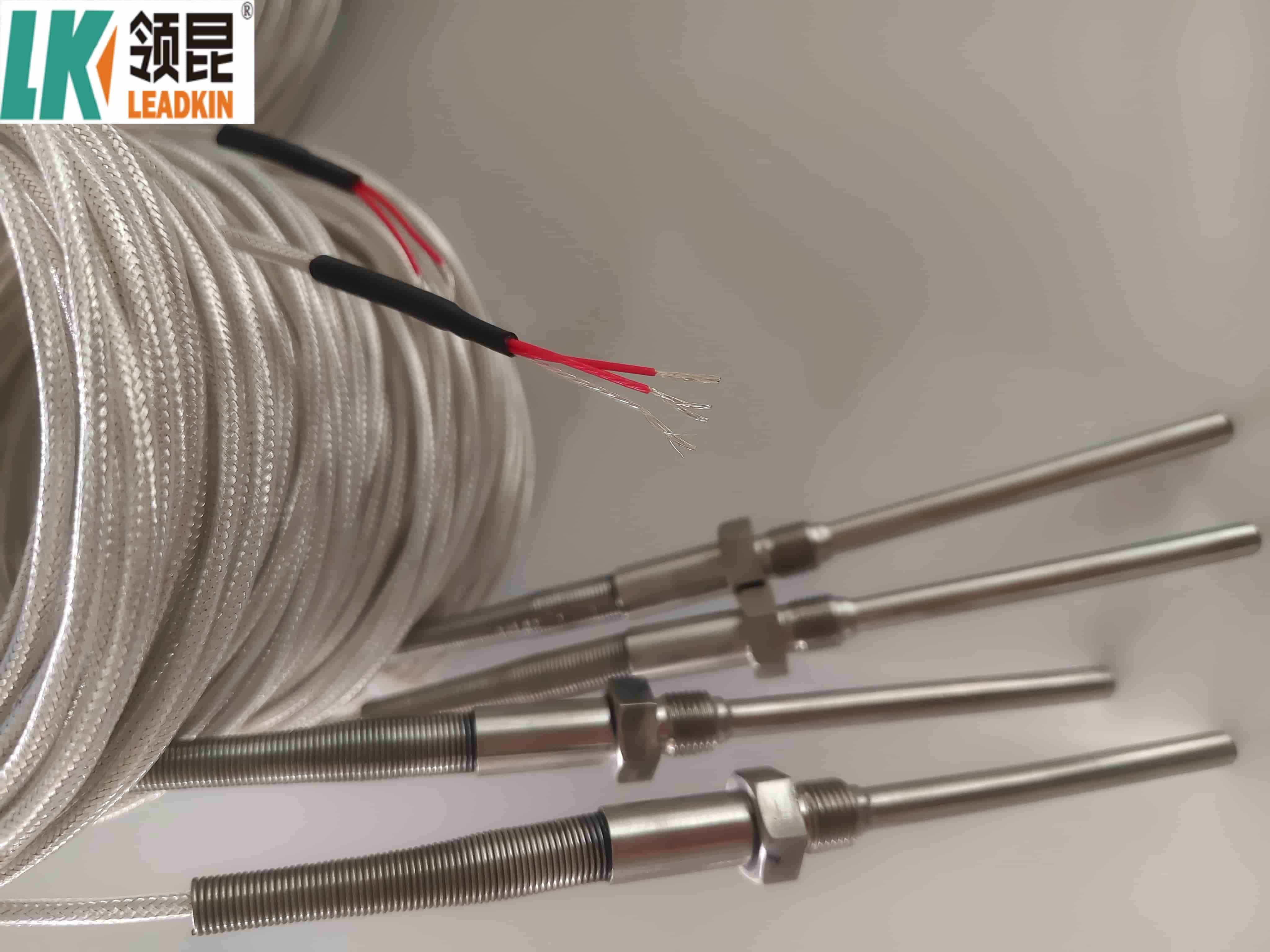

Изображения продукции
Информация о компании:
А. Основные продукты
Подробная информация о продукции:
B. Пакет
Мы добавляем термоусадочную трубу и пластиковую пленку, чтобы обеспечить высокую изоляционную устойчивость.
Помимо записок, у нас есть пропускная карточка и отчёт об испытаниях для каждого кабеля.
Производственная линия кабелей C. Mi
У нас есть высококачественные профессиональные продукты, а также передовые линии и оборудование.Все продукты соответствуют международным стандартам качества и высоко ценятся на различных рынках по всему миру.Наряду с растущими требованиями рынка, мы постоянно удовлетворяем клиентов, обновляя продукцию для улучшения производственных систем, улучшения качества.
